Important Dans le Calcule de Cheminement

Un cheminement polygonal est une ligne brisée orientée dans laquelle on connaît les longueurs des côtés

successifs, et les angles que deux cotés consécutifs font entre eux. Le but est de déterminer les coordonnées des sommets de la ligne brisée. Un cheminement polygonal (aussi appelé par simplification une polygonale), peut êtresoit encadré, soit en antenne.

 Un cheminement en antenne ou ouvert est constitue par une ligne polygonale dont on ne connaît que les coordonnées et l'orientation du point de départ.

Un cheminement encadré est  constitué  par  une  ligne  polygonale  qui  relie  deux  points  connus  en coordonnées, avec une orientation (G0) au départ et à l'arrivée. Si les points de départ et d'arrivée sont lesmêmes, on dit quele cheminement est fermé.

Pour déterminer les coordonnées des différents sommets de la polygonale, il fautconnaître:

- Les coordonnées du point de départ.

- Le gisement origine au départ du cheminement.

- Les distances horizontales des côtés réduites à la projection, si la précision l'exige.

- Les angles que font entre eux les différents côtés consécutifs depuis la direction de référence jusqu'àcelle de l'arrivée.

Si le cheminement est encadré, il faut en plus connaître:

- Les coordonnées du point d'arrivée.

- Le gisement origine à l'arrivée du cheminement.

Méthode important Dans le Calcule de Gesment

eY=Ycalculé-Ypoint arrivée
eX=Xcalculé-Xpoint arrivée

???? ???????

METHODES DE RATTACHEMENT

Un rattachement consiste à déterminer les coordonnées d'un point et son orientation par rapport à un (ou plusieurs) point(s) connus en coordonnées.

TELECHARGER

???? ???????

Leica Geosystems annonce une nouvelle version du logiciel de SIG mobile

Le Leica Geosystems , une entreprise suisse dans le domaine des solutions géospatiales,  annonce une nouvelle version du logiciel Zeno Connect.
Le Zeno Connect 2.0 permet aux logiciels de SIG mobile multiple de recueillir champ peut être utilisé par les appareils mobiles ligne Zeno, fournissant des données GNSS fiables et précises.

Le logiciel permet aux utilisateurs d'envoyer les données NMEA capteurs GNSS Zeno détaillées pour les logiciels de collecte de données choisi.

Leica travaille sur la création d'un des partenaires de logiciels de programmes de sensibilisation, fournir un support complet de projections et de transformations utilisant des systèmes de haute précision, sans coût supplémentaire.

???? ???????

Exercices En Topographie

بعد تقديم لكم تمارين في الطبوغرافية سلسلة الاولى الرابط   أعود لاقدم اكم مجموعة تانية ودالك بطلب من بعض المتتبعين  أتمنى أن تنال اعجبكم

الرابط

???? ???????

أكتر المواقع الإلكترونية تصفحا في بلادك

أنه موقع رائع يمكنك من معرفة أكتر المواقع شعبية أو اكترها تفحصا في بلدك  مقرونة بعدد زوار لكل موقع.

أترك لكم فرصت تفحص الموقع وعقد المقارنات بين الدول حتى تعرف الفرق بيننا و بينهم ما نشاهده نحن و ما يشاهده الغرب

فقط كم باختيار إسم بلدك

رابط الموقع

???? ???????

Formules sur les Triangles

I - On connait les 3 Cotés (a,b,c)

P=(a+b+c)/2 TAN(A/2)=RACINE((p-b)*(p-c)/p*(p-a))
a/SIN(A)=b/SIN(B)=c/SIN©=2R
S=RACINE(p*(p-a)*(p-b)*(p-c))

II -On connait 1 angle et 2 Cotés Adjacents (b,c,A)

a^2=B^2+C^2-2*b*c*COSA
TAN(B-C)/2=(b-c)/(b+c)*COT(A/2)
S=1/2a*b*SIN(C )=abc/4R=rP
A+B+C=200

III -2 angle et le coté commun (B,C,a)

A=200-B-C
S=1/2*a^2*SIN(B)*SIN(C)/SIN(B+C)

IV -1 angle et 2 Cotés (A,a,c)

a/SINA=b/SINB=c/SINC
C=200-ASIN(c*SINA/a)
b=aSINB/SIN(B+C)
S=1/2*c^2*(SINA*SINB)/SIN(A+B)

???? ???????

NIVELLEMENT DIRECT OU INDIRECT ?

Il n'est pas superflu de faire un comparatif entre ces deux méthodes de mesures puisque l'objectif est le même (obtenir des dénivelées et altitudes).

Le topographe peut utiliser les deux méthode et doit choisir la plus performante selon différents critères : économique (gain en temps et/ou main d'œuvre), mise en œuvre, précision demandée, ...

	Nivellement direct	Nivellement indirect
Avantages	- Facilité de mise en œuvre - Mesures rapides - Calculs simples -  Meilleure précision des  mesures par rapport au nivellement direct dans la majorité des cas	- Nombre de stations limité - Possibilité de faire des visées longues -  Pas  de  nécessité  de  parcourir  le chemin entre les points
Inconvénients	- Stations nombreuses si les points sont éloignés - Multiplication des stations en terrain à fortes dénivelées - Parcours du chemin à pied donc durée des mesures qui peut être importante	- Complexité (relative) de la mise en œuvre et des calculs - Moins bonne précision des mesures par rapport au nivellement direct dans la majorité des cas

Professionnellement, pour tous les levés on réalise les mesures avec une station totale  ; le nivellement direct est ainsi de moins en moins utilisé car il nécessite l'utilisation d'autres matériels (niveau et mire).

Cependant, le nivellement direct reste très utilisé pour des mesures altimétriques de (haute) précision comme les contrôles d'ouvrage, les nivellements en métrologie pour lesquelles les autres méthodes ne sont pas assez précises.

RAPPEL

Determinations Altimetriques Nivellement direct

Le nivellement direct est une "méthode de nivellement où la dénivelée Dn ou ΔH entre deux points

est obtenue à l'aide d'un niveau et par lecture directe sur une mire placée successivement sur le point arrière (lecture arrière) et sur le point avant (lecture avant)".

Determinations Altimetriques Nivellement Indirect

Le nivellement indirect, également appelé nivellement trigonométrique, est la méthode utilisée pour déterminer des dénivelées avec les stations totales. Lors d'un levé, les altitudes des points de détail sont ainsi mesurées par nivellement indirect. Le nivellement direct est utile pour déterminer les altitudes de points de canevas.

Il apparaît nettement que les mesures de l'angle zénithal et de la distance avec un IMEL

(Instrument de Mesure Électronique des Longueurs) sont très importantes pour obtenir la dénivelée instrumentale.

???? ???????

GPS 500 تعلم جهاز

هل تريد تعلم جهاز GPS 500 ؛ يمكنك ذلك بكل  سهولة بفضل برنامج محاكاة  و تدريب  تشتغل عليه انطلاقا من الحاسوب كما لو كنت تشتغل على جهاز GPS .

برامج محاكاة و تدريب علي أجهزة شركة ليكا Lieca السويسرية

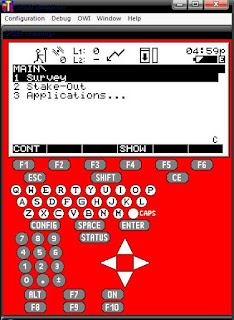

البرنامج صغير من حيت حجمه ولا يحتاج الى تتبيت ، و هذه صورة للبرناج

و حتى يكون الشرح كاملا  أحببت أن أدرج مع المرفقات كتاب تعلم LEICA الخاص بشركة LEICA السويسرية

وانتظروا قريبا شرح فيديو للجهاز

PC Simulation of GPS500 receiver		Simulator op PC van GPS500 ontvanger
GPS500 Lambert projectie bestanden		GPS500 Lambert projection files
GPS500 Firmware versie 5.00		GPS500 Firmware version 5.00
GPS500 Firmware 5.06		GPS500 Firmware 5.06
GPS500 Firmware versie 5.10		GPS500 Firmware version 5.10
GPS500 RDNAPTrans 2008 bestanden + documentatie		GPS500 RDNAPTrans 2008 files + documentation

MANUEL UTILISATION

???? ???????
