العديد من مستخدمي الأوتوكاد يرغبون في الحصول على رسوماتهم بصيغة تكون في متناول الجميع فيضطر إلى تحويلها الى صيغة صورة أو PDF الا أن هذا الأمر يذهب و ينقص من خصائص عدة للرسم كالجودة في الصورة و عدم الحفاظ على المقياس ...
و اليوم أقترح عليكم خاصية تمكين من ربط الأوتوكاد بالفوتوشوب و اظهار المشاريع باستخدام الفوتوشوب وهو نقل مخططات المشروع (او أي لوحة أخرى) بنفس المقياس من الاوتوكاد إلى الفوتوشوب و هذا شرح مفصل لهذه العملية
الخطوة الاولى :
يجب تعريف طابعة تسمى PostScript Level 1 plus تابع مع الصور كيفية تعريف هذه الطابعة
Outils --> Assistants --> ajouter un traceur
نسمي هذه الطابعة بأي اسم نريد
الان في الخطوة القادمة يمكن فيها اضافة مقاسات الملفات المطبوعة يمكن عمل هذه الخطوة لاحقا في خصائص الطابعة ويمكنك اضافة مقاسات جديدة وامور اخر
وبعد الضغط على انهاء نكون قد عرفنا الطباعة وتكون جاهزة للاستخدام
الخطوة الثانية
مثال لنقل مخطط من الاوتوكاد الى الفوتوشوب بمقياس معين
نريد نقل هذا المخطط الى الفوتوشوب بمقياس رسم 1-200 نحدد الطابعة التي قمنا بتعريفها تابع مع الصور

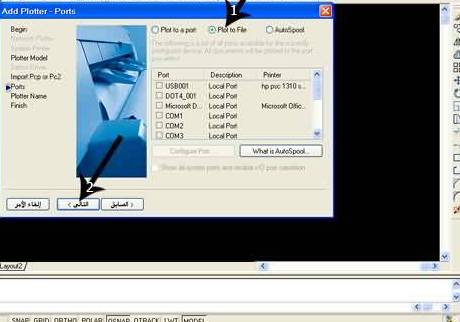

نحدد الطابعة التي قمنا بتعريفها ونحدد Plot to file و اسم وموقع الملف اقصد المجلد حيث سيتم وضعه فيه بعد الطباعة
لاحظ امتداد الصورة ESP وهو الامتداد الذي نحتاجه في الفوتوشوب لنقل مخططات الاوتوكاد
نحدد مقاس الورقة التي سيتم طباعة المخطط عليها لاحظ يجب ان يكون مناسب ,يمكنك اضافة المقاسات التي تريد من خصائص الطابعة ثم نحدد مقياس الرسم الذي نريده كما هو ظاهر في الصورة ثم نضغط على windows لتحديد المخطط الذي نريد من الاوتوكاد كما يأتي في الصورة التالية
بعد الانتهاء نضغط على Full Preview لاستعراض المخطط والتأكد من سلامته
ثم نقوم بطباعته كما في الصورة التالية
الخطوة الثالثة:
استخدام الفوتوشوب لتحرير واظهار هذا المخطط : بعد طباعة المخطط من الاوتوكاد نحصل على الملف على في الصورة التالية
نقوم بتشغيل الفوتوشوب وفتح الملف هذا على الفوتوشوب كما يلي
فنحصل على المخطط بالمقياس المطلوب كما في الصورة التالية
لتوضيح الخطوط نقوم بوضع شريحة بيضاء اللون خلف شريحة المخطط كما يلي فنحصل على الصورة جاهزة للتحرير والاظهار
ويبدأ عمل الفوتوشوب بتحرير واظهار المخطط وينتهي هنا شرح هذا الدرس
